真空減壓濃縮罐
【真空減壓濃縮罐】
主要用途:
主要適用于制藥、食品、化工等工業部門對液料的濃縮。并且亦能回收酒精和簡單的回流提取。
結構:

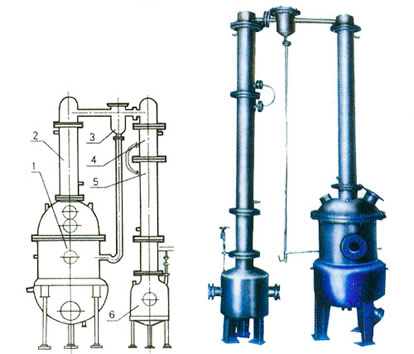

本設備主要包括濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受液桶六個部件組成,全部有不銹鋼制造。濃縮罐為夾套結構,冷凝器為列管式,冷卻器為蛇管式。
主要技術參數
50 | 100 | 200 | 300 | 500 | 700 | |
蒸汽壓力 Mpa | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
真空度 mmHg | ≤700 | ≤700 | ≤640 | ≤640 | ≤600 | ≤600 |
加熱面積 M2 | 0.4 | 0.59 | 0.8 | 1.1 | 1.45 | 1.8 |
冷凝面積 M2 | 1.2 | 1.7 | 2.45 | 3.0 | 3.2 | 3.6 |
冷卻面積 M2 | 0.25 | 0.35 | 0.4 | 0.6 | 0.7 | 0.85 |
受熱槽容積 L | 15 | 45 | 60 | 76 | 100 | 125 |
設備凈重 kg | ~350 | ~450 | ~550 | ~650 | ~800 | ~1000 |
外形尺寸 長×寬×高 mm | 1200×600 ×2200 | 1350×750 ×2200 | 1700×800 ×2700 | 1700×1000 ×3400 | 2100×1200 ×3400 | 2400×1300 ×3400 |
